KBK-C剛性懸掛起重機
KBK-C剛性懸掛起重機

 剛性懸掛式起重機，不需立柱支撐，獨立懸掛于車間頂部，使工作空間無干涉，在的方便了生產工藝布置的同時，也使車間布局更加簡潔美觀。

產品特性： 1.載荷可至2000kg及以上
                   2.跨度可至10m及以上
                   3.模塊化設計，具有良好的擴展性
                   4.軌面設計，移動更加輕便
                   5.小車設計，在移動輕便的同時，防止卡死
                   6.剛性連接設計，不會產生斜拉現象，定位
                   7.結構簡單，安裝方便快捷，成本效益顯著
                   8.可適用廠房上部已經布置輕鋼網架的應用
                   9.多種吊掛方式，可懸掛于房頂大梁，或借助廠房立柱懸掛。

起重量

系列

L1(mm)

L2(mm)

L5(mm)

L9(mm)

125

CK1
CK2
CK3

6000
7500

1200
1200

450
450

1200
1200

250

CK1
CK2
CK3

6000
7500
9000

1200
1200
1200

600
600
600

1200
1200
1200

500

CK1
CK2
CK3

6000
7500
9000

1200
1200
1200

600
600
600

1200
1200
1200

1000

CK1
CK2
CK3

6000
7500
9000

1200
1200
1200

600
600
600

1200
1200
1200

2000

CK1
CK2
CK3

6000
7500
9000

1200
1200
1200

600
600
600

1200
1200
1200

注意：在下列情況下需要防翹起型軌小車：
      當主梁跨度（L4）≤2m和主梁旋臂長（L5）≥300mm時；
      當主梁跨度（L4）<3m和主梁旋臂長（L5）>380mm時；
      當主梁跨度（L4）<4.5m和主梁旋臂長（L5）>450mm時；
     *防翹起型軌小車不是起重機的標準配置。
    **當起重量為1000kg，跨度（L4）為3m和主梁旋臂長（L5）為
 380mm時需要防翹起型軌小車
 大于4.5m跨度（L4）的主梁，請咨詢城恒起重設備。

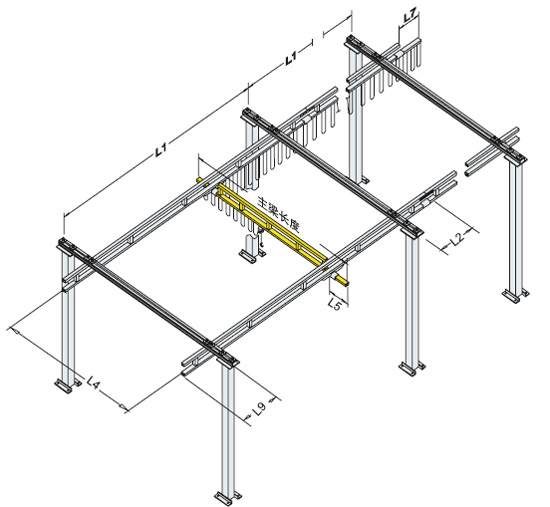

L1=支撐間距
      支撐間距為一個支撐中心到相鄰的另一個支撐中心的距離
L2=拼接中心線至支撐中心線的距離
      拼接中心線至支撐中心線的距離為拼接處的中心到支撐中心的距離
L4主梁跨度
    主梁跨度為兩固定型軌中心線之間的距離
    L4=主梁長度-（2x主梁旋臂長）
L5=主梁旋臂長
      主梁旋臂長是固定型軌中心線到主梁端點的距離
L9=固定型軌旋臂長
   固定型軌旋臂長是固定型軌一端支持中心到固定型軌端點的距離


注：對于所示的兩個主梁長度之間的OALs,取較大的長度值。L5不確定（取決于主梁的桁架設計）。
